7000M BIO Giriş / Çıkış Modülü ( Panel İçi)

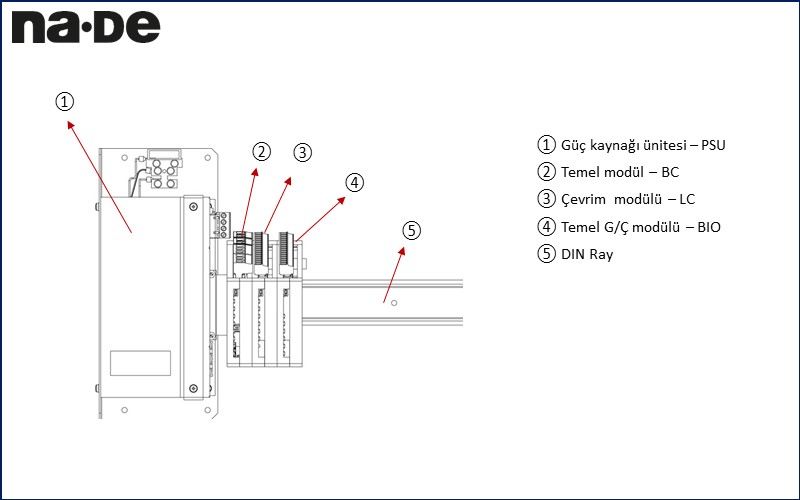

Giriş/Çıkış ( BIO ) modülü DIN rayına montajı yapılır,
DIN rayındaki son Loop-Çevrim modülünün yanına yapılmalıdır.
DIN rayına Giriş/Çıkış ( BIO ) modülünün montajı, Loop-Çevrim modülünün yanına yapılır.
Tüm BIO girişleri ve çıkışları, herhangi bir adresi almaz ve çevrim adres sayısını etkilemez.
Giriş/Çıkış ( BIO ) modülü içeriği;
| İzlenen giriş | 2 adet ( hat sonu dirençli - 3,3kΩ ) |
|
Siren çıkışı
|
2 adet ( hat sonu dirençli - 1,5kΩ ) (27,6 +1/-8) VDC/0,7A |
|
Röle çıkışı
|
2 adet ( 0,5A/125VAC; 1A/30VDC ) |
|
Harici güç çıkışı
|
1 adet (27,6 +1/-8) VDC/0,7A |
| Ürün Kodu | 7000M BIO |
| Sistem Tipi | Adresli |
| Ürün Tipi | Modül |
| Algılama Tipi | -- |
| Etki Tipi | Kontrol - Kumanda - İzleme |
| Montaj İçin Gereken Ürün | 7000M+ , 7000M STANDART |
| Gövde | ABS |
